8 программ для проектирования вентиляции в 2026 году

Грамотно спроектировать воздухообмен без специальных инструментов сложно: нужно расставить воздуховоды, подобрать сечения и оборудование, проверить удобство прокладки трасс. Чтобы упростить работу, можно использовать программы для проектирования вентиляции. В статье разберем 8 таких продуктов для разных задач. Сравним возможности, качество встроенных библиотек, удобство подготовки документов.

Как мы тестируем программы

Чтобы сравнение программ для проектирования вентиляции было объективным, для всех тестов мы использовали один компьютер с AMD Ryzen 5 7500F, видеокартой NVIDIA GeForce RTX 5060, 32 ГБ оперативной памяти и SSD на 1 ТБ. Такой конфигурации достаточно для работы с обычными планами домов и трехмерными моделями. Для тяжелых BIM-проектов значение имеют не только процессор и объем ОЗУ, но и видеокарта: при большом количестве элементов нагрузка на графическую подсистему заметно возрастает.

В простых программах основное внимание уделяли скорости построения схемы и понятности интерфейса. В профессиональных решениях дополнительно проверяли полноту инженерных расчетов, возможности формирования спецификаций, взаимосвязь модели и чертежей, а также инструменты для командной работы.

Топ-8 программ для проектирования вентиляции

В подборке есть программы для частного строительства, учебных задач и профессиональных проектов.

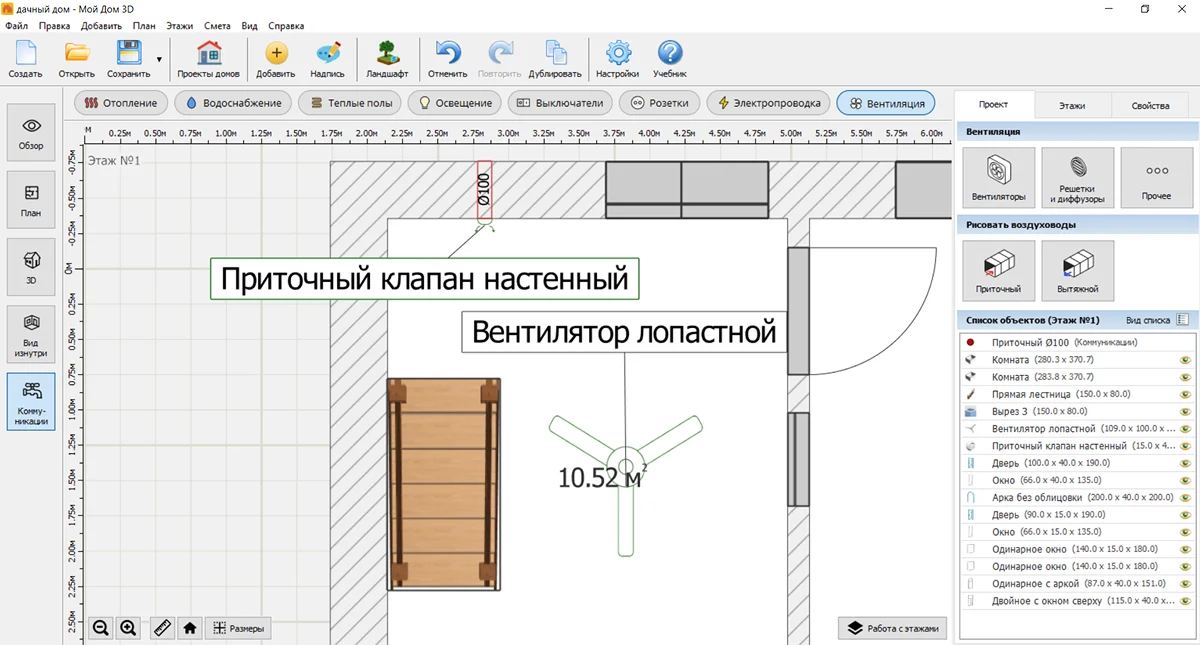

Мой Дом 3D

Это приложение подойдет для проектирования вентиляционных сетей вместе с другими коммуникациями. Вся работа базируется на плане здания: можно построить стены с окнами и дверями, а потом разместить воздуховоды, вентиляторы, диффузоры и решетки. Коммуникации разделены по вкладкам, поэтому вентиляция не будет наслаиваться на чертежи сетей отопления, электрики и водоснабжения.

После подготовки плана софт позволяет составить смету. В ней можно отразить все затраты на материалы, оборудование и работы, отредактировав ячейки при необходимости.

Возможности:

• создание 2D-чертежа и 3D-модели здания;
• цветовая маркировка оборудования для приточки и вытяжки;
• доступ к каталогу с моделями инженерных приборов;
• работа с одно- и многоэтажными постройками.

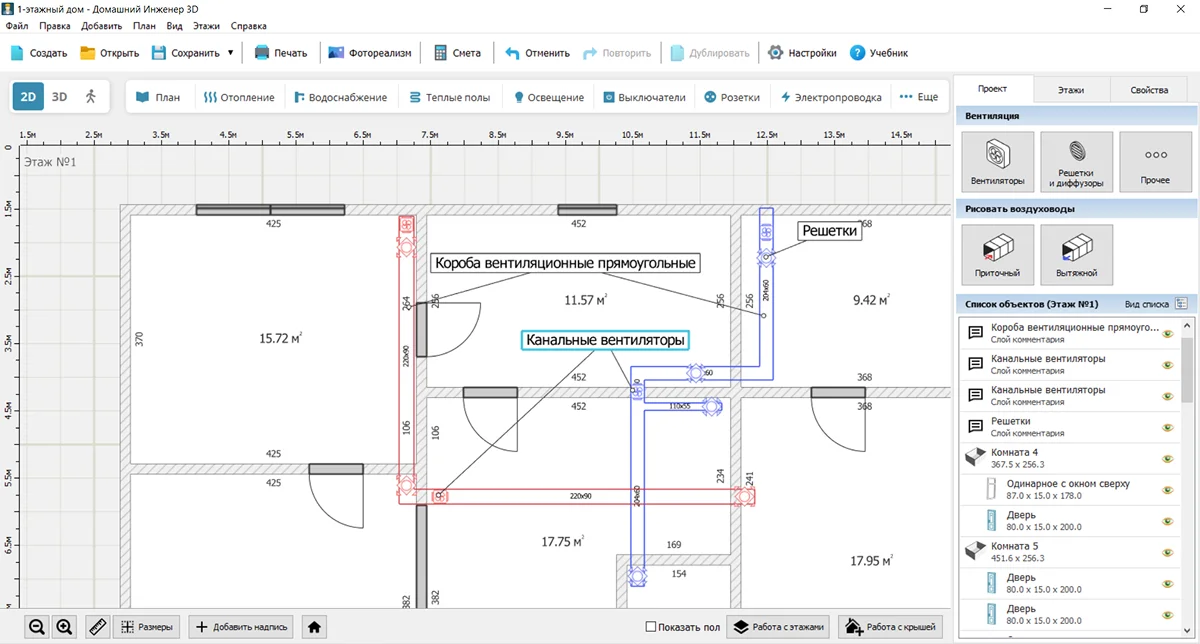

Домашний Инженер 3D

Софт, рассчитанный на комплексное проектирование инженерных сетей в доме. Тут можно проложить приточные и вытяжные воздуховоды, добавить вентиляторы и установки, разместить решетки и клапаны. Приложение позволяет создать план здания с нуля или загрузить готовый чертеж в качестве подложки, а затем нарисовать по нему стены.

Это удобный вариант для тех, кому нужна программа для рисования вентиляции без освоения профессионального ПО. Дополнительно в проект можно внести отопление, водоснабжение, канализацию, электрику и теплые полы.

Возможности:

• создание поэтажных планов;
• свободное добавление комментариев и надписей на листы;
• каталог вентиляторов, диффузоров и других элементов;
• расчет сметы по материалам и работам.

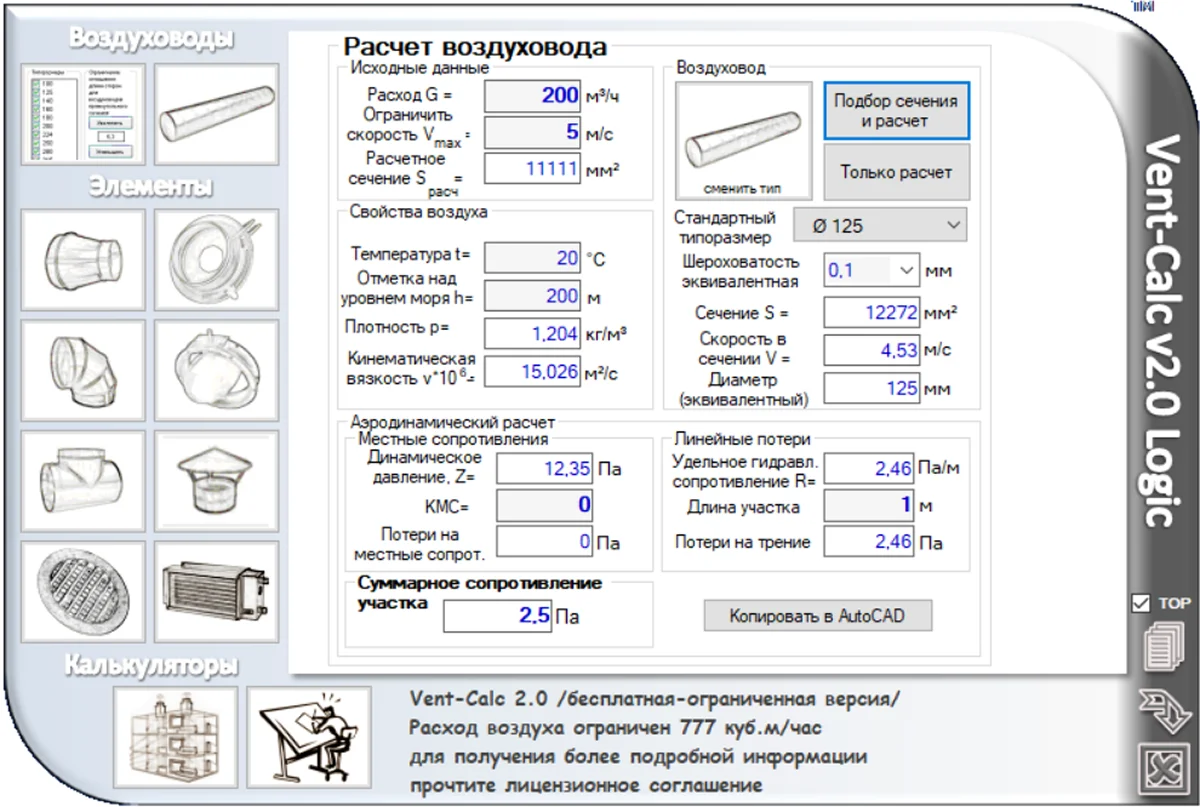

Vent-Calc2 (Вент-Кальк2)

Бесплатная программа для проектирования вентиляции, которая ориентирована не на создание полноценной 3D-модели здания, а на инженерные вычисления. В ней можно рассчитывать сети с учетом расхода воздуха и сопротивления каналов, а также определять параметры естественной вентиляции и калориферов. Бесплатная версия не ограничена по сроку действия.

Поскольку чертежей тут нет, Vent-Calc2 разумно использовать как расчетный инструмент вместе с программой, где создается графическая схема. В соответствующие поля вводятся параметры труб и вентиляторов, количество ответвлений и прочие данные. В ответ ПО укажет на ошибку или сообщит, что все сделано верно.

Возможности:

• аэродинамический расчет воздуховодов;
• подбор сечения вентканала;
• составление списка труб;
• определение параметров решеток, диффузоров и прочих элементов.

Дополнительно Вент-Кальк2 пригодится при расчетах отопления. Но здесь можно подобрать только отдельные калориферы. Если же вы проектируете целую сеть с трубами и радиаторами, лучше использовать специальные программы для проектирования отопления.

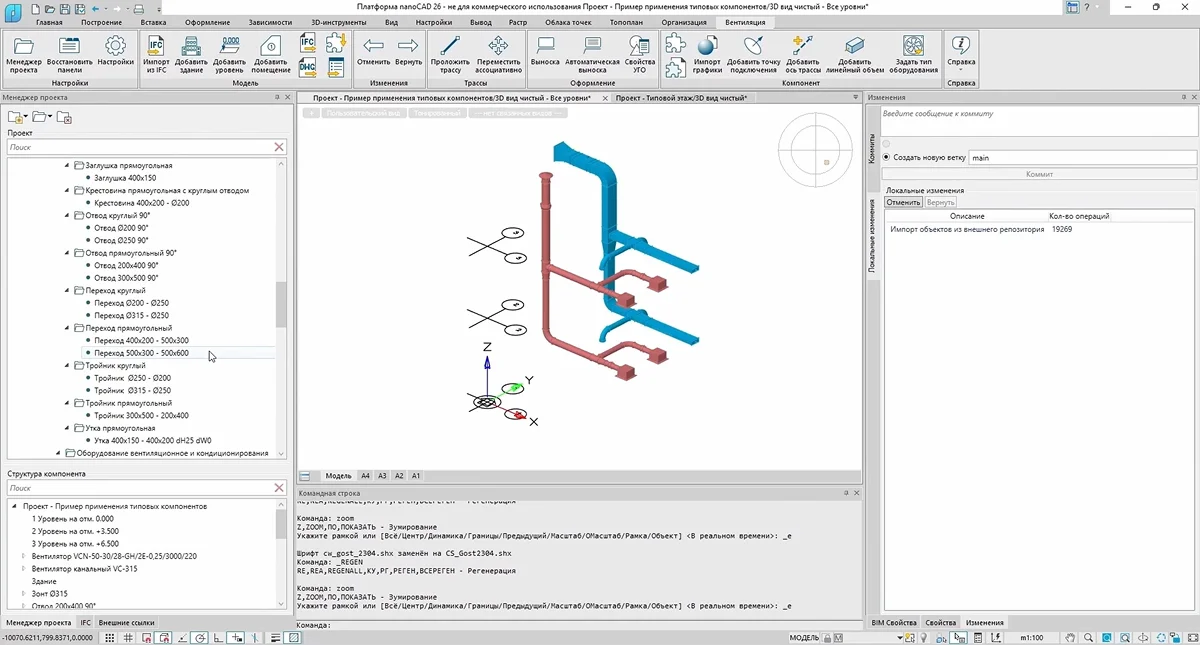

nanoCAD BIM Вентиляция

nanoCAD BIM Вентиляция подходит как для расчетов, так и для черчения трасс. Вся информация хранится в единой модели, из которой формируются 2D-планы, разрезы и таблицы. Есть многопользовательский режим, автоматические расчеты и спецификации.

Эта программа для вентиляции поддерживает российские стандарты оформления и содержит базы компонентов от отечественных производителей. Она позволяет сформировать комплект документов для передачи в надзорные органы. Интерфейс похож на AutoCAD, поэтому тем, кто раньше работал в этой САПР, не придется переучиваться.

Возможности:

• параметрические воздуховоды и арматура;
• экспорт файлов в формате IFC;
• коллективная работа с разграничением зон доступа;
• автопрокладка коммуникаций.

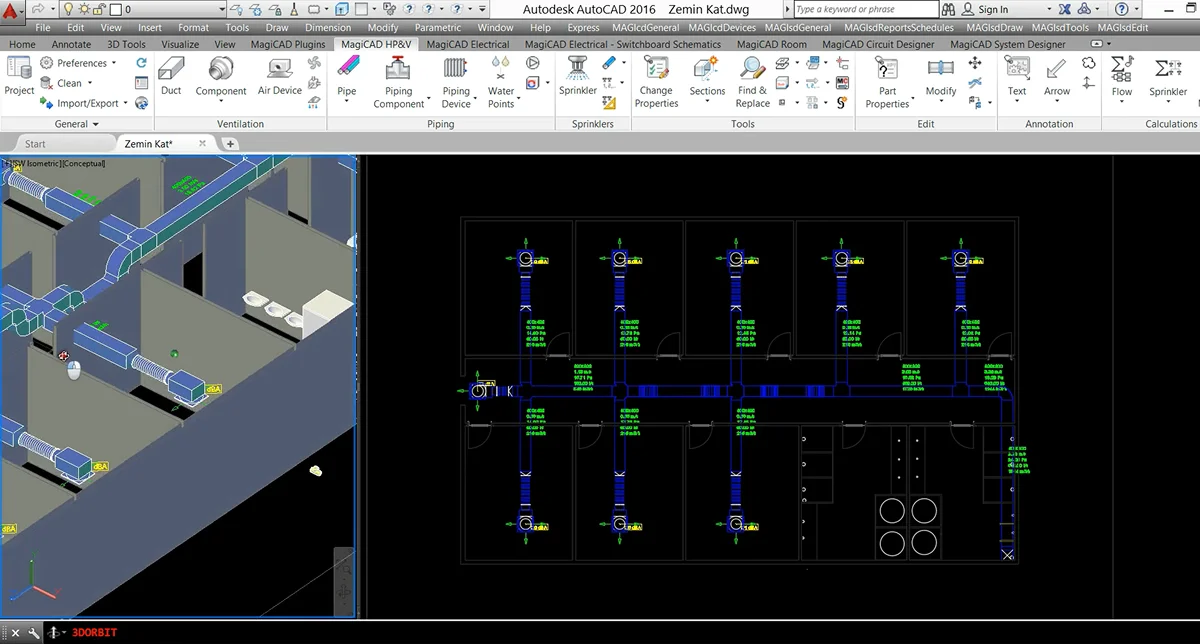

MagiCAD Ventilation

MagiCAD Ventilation — это дополнение, которое работает внутри Revit, AutoCAD и BricsCAD. Оно предназначено для продвинутого моделирования инженерии. Софт объединяет построение трасс, подбор оборудования и расчетные инструменты в одной среде.

Расчетный модуль подбирает размеры и параметры балансировки, считает потери давления, проводит анализ потоков и акустики всей системы. После расчета можно скорректировать размеры каналов, обновить вычисления и получить подробный отчет.

Возможности:

• трехмерное проектирование сетей;
• добавление компонентов из реальных каталогов производителей;
• создание поперечных разрезов в автоматическом режиме;
• расчет сетей вентиляции с переменным расходом воздуха;
• поиск наиболее нагруженных участков трасс.

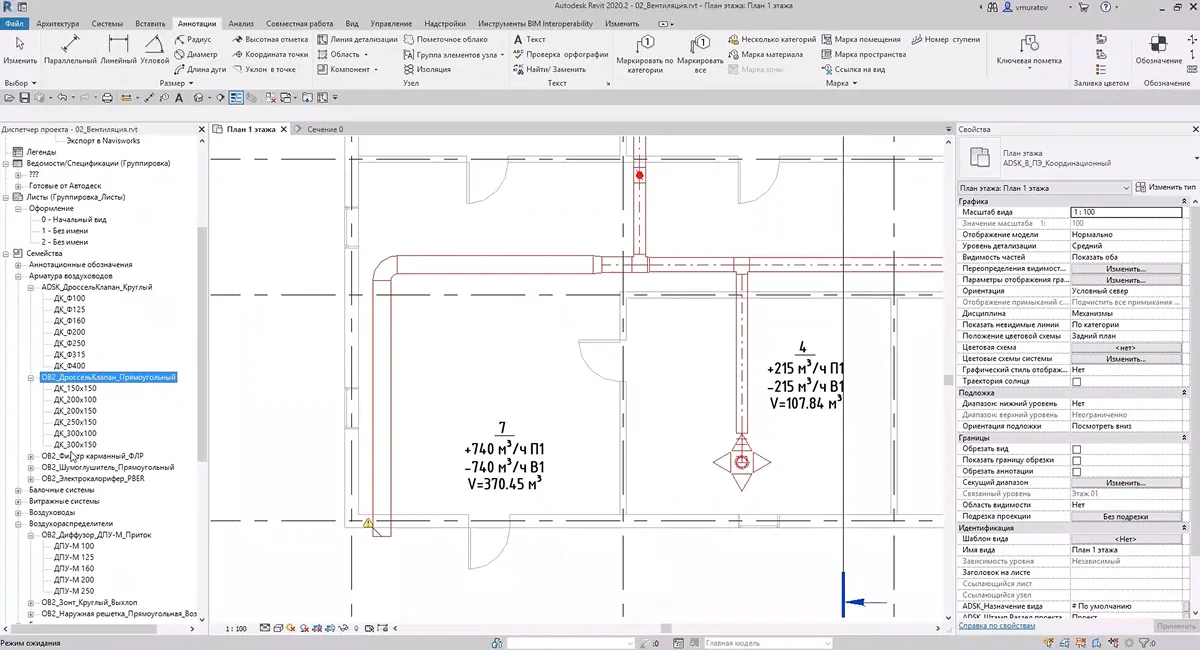

Autodesk Revit

Revit ориентирован на работу с BIM-моделями зданий, поэтому инженерия здесь рассматривается вместе с архитектурными и конструктивными элементами. Воздуховоды и механическое оборудование объединяются в связанные системы вентиляции, в которых изменение параметров одних частей влияет на другие. Софт сам считает базовые характеристики, такие как гидравлическое сопротивление и потери давления на участках.

Revit особенно полезен в проектах, где требуется координация разных разделов. Например, если архитектор решит передвинуть стену, приложение «заметит» это и подаст сигнал, по которому проектировщик сможет поменять разводку и добавить недостающие фасонные элементы.

Возможности:

• автоматическое выявление пересечений между трассами;
• работа с реальными свойствами объектов, такими как материал, размеры, производительность, масса;
• добавление тепло- и звукоизоляции отдельным слоем;
• поддержка собственных библиотек с приборами и материалами.

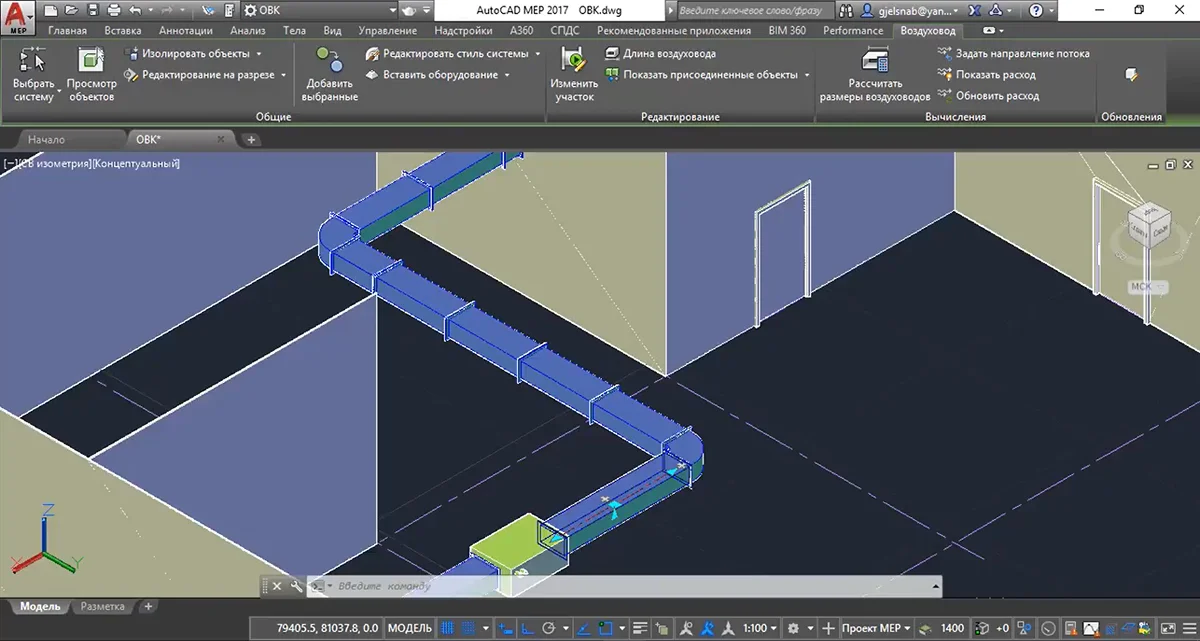

AutoCAD MEP

AutoCAD MEP расширяет функционал стандартного AutoCAD инструментами для механических, электрических и сантехнических сетей. Для вентиляции предусмотрены воздуховоды и оборудование, которые можно связать в рамках одной системы. Программа умеет рассчитывать размеры участков воздуховодов на основе заданных расходов. Изменения в модели автоматически отражаются в чертежах, листах и спецификациях.

В библиотеку, которая поставляется вместе с дополнением, входит более 10 500 интеллектуальных объектов, в том числе решетки, диффузоры, вентиляторы. Помимо этого можно создавать собственные и сохранять их для дальнейшего использования.

Возможности:

• 2D- и 3D-представление трасс;
• разработка аксонометрических схем, на которых видно сразу всю трассировку;
• автогенерация спецификаций и ведомостей материалов;
• интеграция с Revit и другим ПО, входящим в экосистему Autodesk.

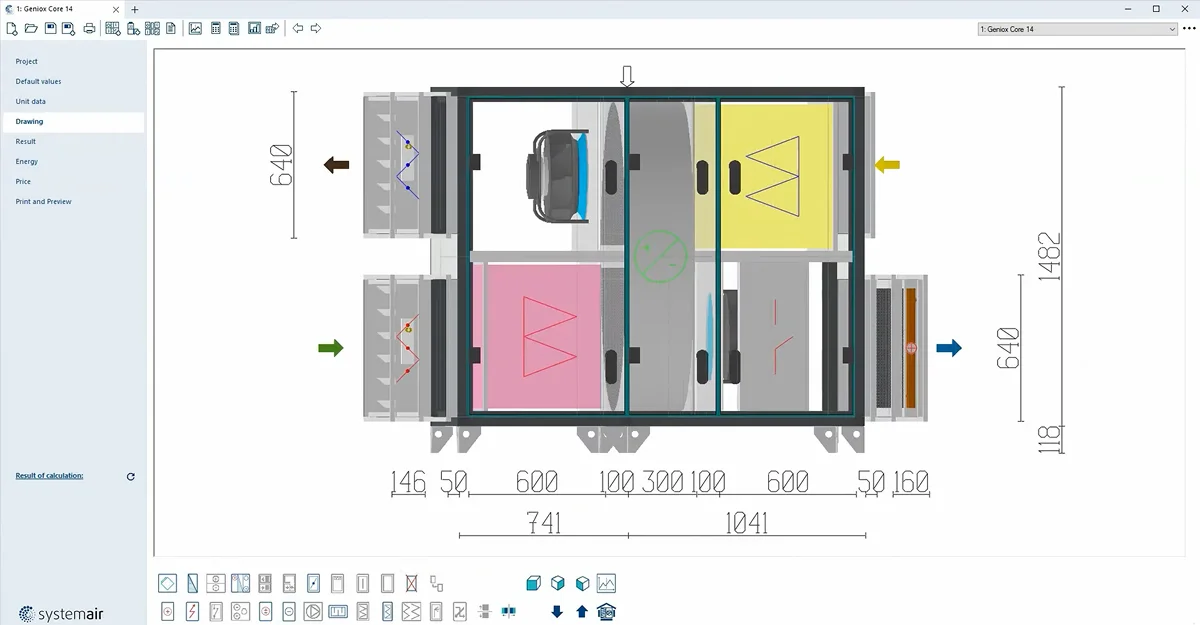

SystemairCAD (СистемэйрКАД)

Программа для расчета вентиляции, распространяемая бесплатно. Она создана не столько для построения всей сети здания, сколько на подбор конкретных установок. Приложение помогает найти оптимальную конфигурацию — оно само подбирает компоненты и определяет характеристики при заданных условиях.

Софт полностью интегрируется с Revit. Плагин Systemair DESIGN (Системэйр ДИЗАЙН) передает в BIM-модель геометрию и параметры оборудования, включая расход воздуха, потери давления и звуковую мощность.

Возможности:

• конфигурирование приточно-вытяжных установок;
• формирование комплекта технической документации;
• моделирование сетей с рекуперацией;
• оценка расходов на эксплуатацию установки в течение года.

Таблица сравнения

Резюме

Для простой схемы частного дома достаточно софта с планом помещений и трасс, например, программа Домашний Инженер 3D. Если нужны расчеты сетей вентиляции, можно дополнительно задействовать бесплатные решения, такие как Vent-Calc2.

Для рабочего BIM-проекта важнее поддержка 3Д-моделей, связанных инженерных систем и проверки пересечений. В таком случае лучше смотреть на специализированный софт, такой как nanoCAD BIM Вентиляция или AutoCAD MEP.

Если требуется только подобрать вентиляционную установку, полноценная BIM может оказаться избыточной: здесь удобнее специализированный конфигуратор, например, SystemairCAD.
