Чтобы спланировать разводку электропроводки, необходима схема. Конечно, ее можно составить вручную или нарисовать в Paint. Но гораздо удобнее и проще воспользоваться специальной программой для проектирования электрики. В этой статье мы рассмотрим 10 примеров такого ПО с плюсами и минусами.
Хотите спланировать коммуникации своими руками? Скачайте программу Домашний Инженер 3D и подготовьте проект с учетом особенностей своей квартиры или дома.
Если у вас нет опыта, не имеет смысла начинать освоение программ со сложных профессиональных продуктов. Это лишь отобьет энтузиазм и заберет несколько свободных вечеров. Лучше попробовать простые программы. С их помощью вы сможете научиться азам проектирования электрических сетей, а если понадобится — позже вы сможете освоить более профессиональные инструменты.

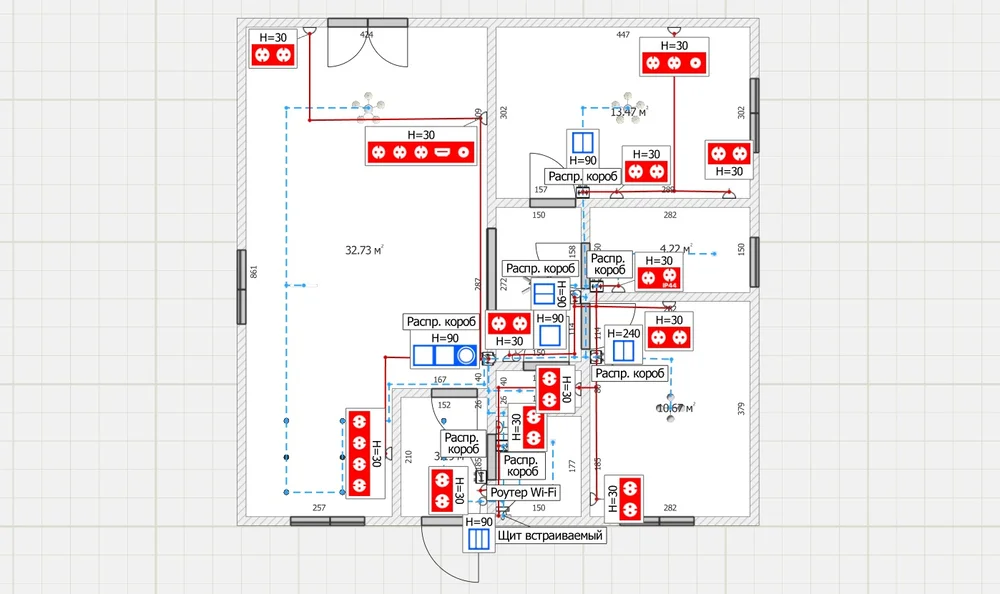

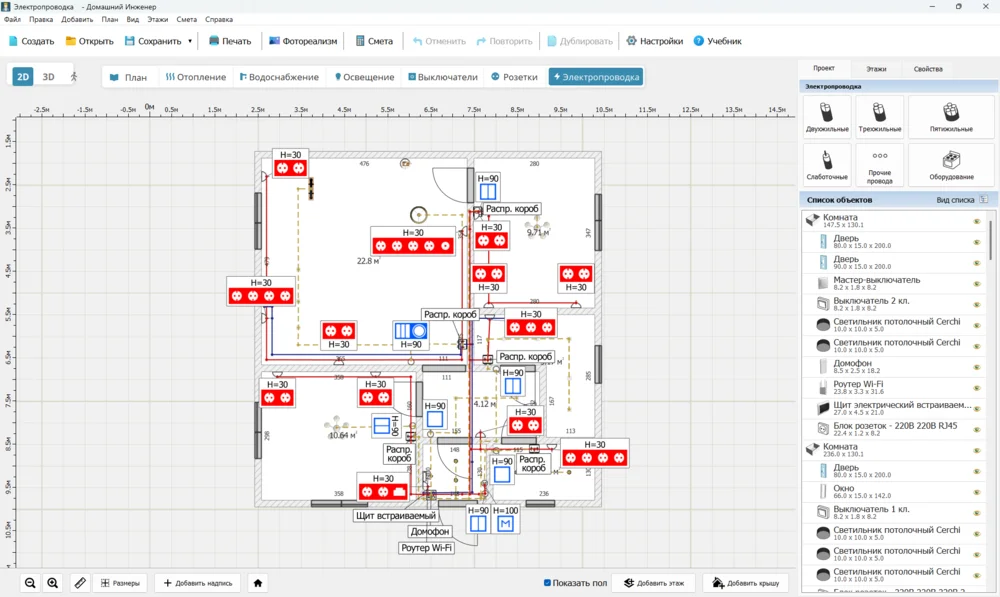

Универсальная программа для планирования коммуникаций. Здесь можно продумать и систему отопления, и водоснабжение. Но для проектирования электрики гораздо больше возможностей: есть режимы расстановки розеток, выключателей и светильников, прокладки проводки. Помимо самих систем, можно спланировать и наполнение всего дома. Программное обеспечение позволяет создать здание по индивидуальному чертежу, добавить крышу и подвал, продумать отделку снаружи и изнутри.
Плюсы:
Обширный каталог 3D-моделей. В базе есть более 700 предметов, в том числе электрические щиты, розетки, распределительные коробки и прочее электротехническое оборудование.
Цветовая маркировка проводов. В зависимости от типа и сечения кабеля, в программе он обозначается по-своему. Например, 2x0,5 мм² отображается на электрической схеме оранжевым цветом, а 5x2,5 мм² — темно-красным.
Быстрый расчет сметы. Программа для проектирования электрики в частном доме сама загружает информацию из проекта пользователя и добавляет ее в таблицу. Достаточно вписать недостающие материалы и работы, добавить цены, и укрупненная смета будет готова.
Фотореалистичный интерьер. В отличие от сугубо технических продуктов, Домашний Инженер 3D — комплексное ПО. Оно позволяет создать интерьер и сразу посмотреть фотореалистичные рендеры в специальном режиме.
Минусы:
Нельзя автоматически рассчитать нагрузку на электрическую сеть. Для некоторых вычислений придется прибегать к дополнительным калькуляторам.
Не получится спланировать размещение проводов по высоте. Проектирование электрики исключительно двумерное, в трехмерном режиме отображаются только крупные компоненты системы, такие как розетки и распаечные коробки.

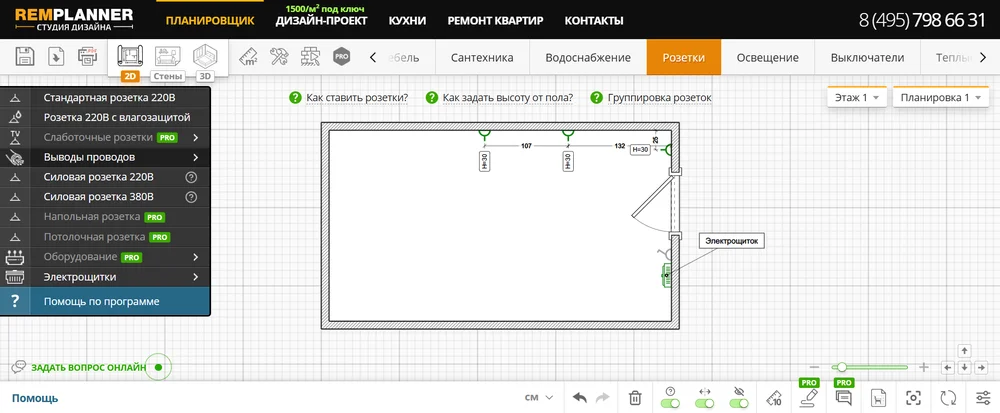

В отличие от предыдущей программы, этот онлайн-сервис предназначен скорее для разработки планировки и дизайна, чем схем проводки. Однако здесь можно сделать самые основные шаги: расставить розетки, светильники, выключатели и щитки, указать высоту каждого из них, проложить соединительные провода и т. д.
Плюсы:
Удобный поиск. Найти розетку или провод нужного типа не составит труда. Все элементы в программе для расчета электропроводки в доме логично сгруппированы по категориям.
Мощная аналитика. Сервис оснащен набором инструментов, который заметно упрощает процесс проектирования. Здесь есть развертка стен, автоматический калькулятор сметы, планировщик списка покупок и многое другое.
Перебор планировок. Вы можете наглядно сравнить несколько вариантов своей квартиры «лицом к лицу». Для этого достаточно добавить дополнительные планы.
Минусы:
Ограниченный функционал. Большинство положительных сторон программы открывается только в платной версии. Без лицензии можно сделать лишь самые простые действия: расставить розетки и щитки с выключателями. Даже элементарная прокладка проводов невозможна без подписки. Тем более недоступными остаются аналитические инструменты.
Непонятные обозначения. Все кабели, имеющие одинаковое поперечное сечение, маркируются одним цветом, вне зависимости от количества жил. Например, и провод 5х10 мм², и 3х10 мм² отмечаются бирюзовыми линиями.
Только онлайн-работа. Если потеряется соединение с интернетом, работать с сервисом будет невозможно. Конечно, можно сохранить чертеж в PDF, но редактировать его не получится.

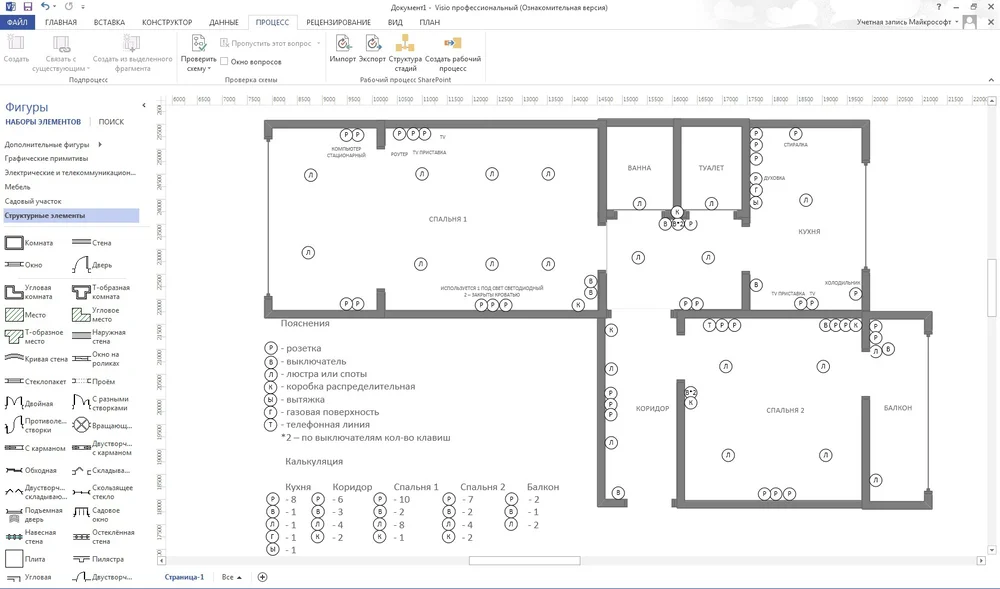

Формально Microsoft Visio не является программой для расчета электрики в доме. Это векторный графический редактор, направленный на создание блок-схем. Но его легко адаптировать под задачи проектирования.
Плюсы:
Знакомый интерфейс. Те, кто раньше работал в PowerPoint, Word или Excel, легко переучатся на Visio — большинство элементов меню выглядит аналогично.
Широкий выбор наполнения. В библиотеках есть готовые электротехнические компоненты, начиная от розеток и заканчивая трансформаторами.
Многопользовательский режим. Софт поддерживает редактирование файлов несколькими пользователями в реальном времени.
Минусы:
Отсутствует инженерная составляющая. Вести расчеты проводки в Visio не получится, понадобятся внешние калькуляторы.
Нет трехмерного моделирования. Поддерживается только 2D-режим.
Подходит только для простых проектов. Спланировать электроснабжение трехэтажного дома в таком приложении может не получится — софт плохо оптимизирован для подобных задач.

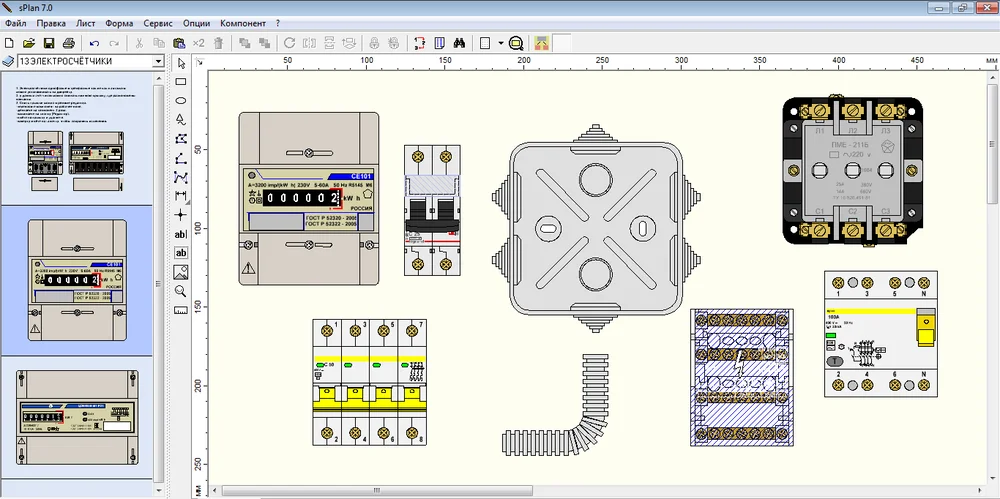

sPlan пользуется большой популярностью у микроэлектронщиков, но его можно также применять и для составления различных схем электроснабжения. Здесь удобно создавать чертежи и продумывать подключение оборудования.
Плюсы:
Автоматически формирует список компонентов. Пользователям не приходится тратить время и переписывать перечни покупок вручную.
Можно параметризовать чертежи. Если какие-то размеры неизвестны, программа позволяет быстро заменить их переменными.
Множество библиотек. Каталог компонентов не ограничен встроенной базой, пользователи могут загружать дополнения из интернета.
Минусы:
В бесплатной версии есть ограничения. Без лицензии нельзя сохранять и печатать чертежи.
Нет трехмерного моделирования. Подходит только для отрисовки плоских схем электропроводки.
Не поддерживается русский язык. Все существующие русификаторы являются любительскими.

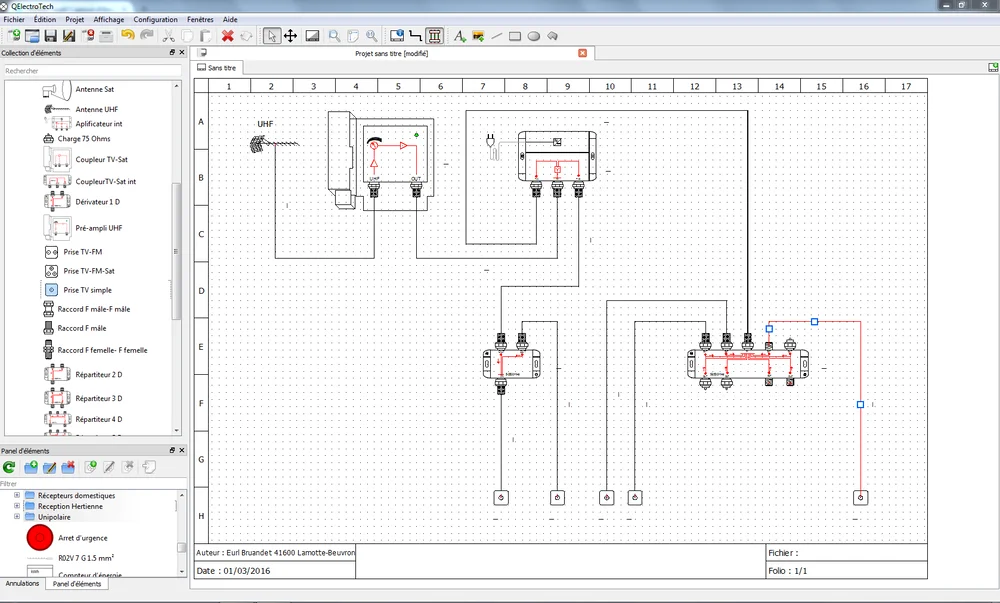

Это приложение во многом похоже на предыдущее по своему назначению и функционалу. Оно разработано в первую очередь для черчения принципиальных схем, но его можно использовать и для планирования электрики в доме или квартире.
Плюсы:
Бесплатное ПО. Софт распространяется полностью свободно.
Экспорт чертежей. Приложение дает возможность сохранить проект в формате DWF, который считывается профессиональными САПР без дополнительных плагинов.
Можно создавать свои компоненты. Если в библиотеке программы не хватает элементов, их легко и быстро нарисовать самому.
Минусы:
Нет автоматического проектирования. Составлять список компонентов и делать электротехнические расчеты придется самостоятельно.
Проблемы с производительностью. При большом количестве деталей софт начинает «зависать».
Нет инструментов для планировки. В программе отсутствуют стены, мебель и другие объекты.
Профессиональные программы для проектирования электропроводки
Если у вас есть опыт, имеет смысл попробовать свои силы в настоящей САПР — такой, которой пользуются профессионалы. В отличие от программ из предыдущего списка, они сложны в освоении, но дают гораздо большую свободу для проектирования. В таких приложениях можно не только расставлять розетки и прокладывать провода, но и собирать щиты, рассчитывать параметры систем, разрабатывать принципиальные схемы.

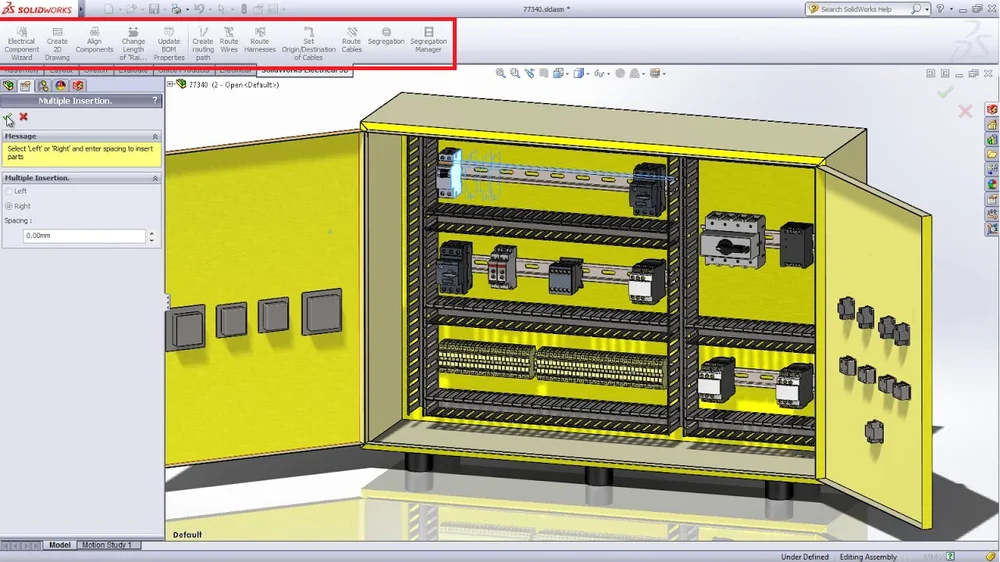

SolidWorks — это профессиональная САПР, которую можно использовать как программу для проектирования электропроводки в частном доме. Для удобства лучше подключить пакет Electrical. Он позволяет во многом автоматизировать проектирование и ускорить создание плана за счет базы готовых компонентов.
Плюсы:
Генерация документов. На основе простого плана можно создать полноценный комплект чертежей, который будет принят в любой компании и большинстве государственных органов.
Автоматические расчеты. Программа самостоятельно измерит длину всех кабелей и зафиксирует количество использованных компонентов. Эти данные можно сразу отразить в спецификации.
Пополняемая библиотека. Базу готовых компонентов можно дополнять с помощью сторонних чертежей, загруженных из интернета, или своих собственных наработок.
Многопользовательский режим. Над одним проектом могут работать одновременно несколько человек. Это полезно, если вы создаете схему в связке со специалистом.
Минусы:
Проблемы с производительностью. Программа запустится не на каждом компьютере, на многих машинах будет торможение. Например, для ее старта потребуется 16 ГБ оперативной памяти.
Высокая цена лицензии. SolidWorks — это не бесплатное приложение. Минимальная стоимость подписки составляет 2820 долларов в год.
Сложности с обучением. Продукт не отличается дружелюбным интерфейсом, на освоение базового функционала у среднего пользователя уходит до 4 недель.
По общему мнению пользователей, AutoCAD Electrical является еще более сложной программой, чем SolidWorks. Впрочем, этот продукт пользуется популярностью среди проектировщиков благодаря своему обширному функционалу. По своей сути он представляет дополнение к базовой версии AutoCAD, использующейся в строительстве.
Плюсы:
Автоматизация проектирования. Программа самостоятельно строит принципиальные схемы, нумерует провода, ищет оборванные участки проводов, формирует документацию.
Большая библиотека. Пользователь получает доступ к базе, в которой находится несколько сотен компонентов. При необходимости можно дополнять библиотеки своими элементами.
Настраиваемое оформление. Можно выбрать, какой формат чертежей использовать, изначально здесь есть предустановки под ГОСТ.
Минусы:
Недоступность в России. AutoCAD, как и другие продукты компании Autodesk, не продаются в РФ последние несколько лет, существующие программы потеряли поддержку.
Стоимость. Цена программы для проектирования электропроводки в доме — 69 тыс. руб./год.
Ограниченный функционал. В AutoCAD Electrical нет решений для расчетов многих показателей, таких как потери напряжения, допустимое сечение кабеля и т. д.
BIM Electrical Design — это плагин для Autodesk Revit, разработанный Schneider Electric для комплексного проектирования электрических систем с использованием технологий BIM. Программа позволяет выполнять 3D-моделирование электропроводки, автоматизировать расчеты нагрузок, токов КЗ и потерь напряжения в соответствии с российскими стандартами (ГОСТ), подбирать кабели и защитное оборудование, а также формировать детальную проектную документацию.
Плюсы:
Единая цифровая модель здания. Все элементы проекта связаны между собой, изменение в одном месте автоматически отражается во всех остальных. Это упрощает исправление проекта, если были найдены различные ошибки.
Ускорение взаимодействия со смежными специалистами. Архитекторы, проектировщики инженерных сетей и монтажники работают с единой моделью. Это позволяет еще на стадии проектирования выявлять ошибки, согласовывать решения прямо в реальном времени и избегать множества переделок на стройплощадке.
Интеграция с другими системами. Данные об оборудовании, кабелях и системах защиты передаются прямо заказчику, что значительно упрощает техническое обслуживание и диагностику аварий при эксплуатации здания.
Минусы:
Трудоемкость моделирования. В этой программе нельзя просто нарисовать двумерную схему здания — необходимо задать параметры для каждого элемента.
Фокус на одном оборудовании. Плагин создан компанией Schneider Electric и заточен под продажи ее продукции, перейти на другие компоненты сложно.
Ограничения в документации. В программе есть несколько шаблонов, отступление от которых невозможно. Это касается, например, линейных схем, которые экспортируются в виде таблиц.

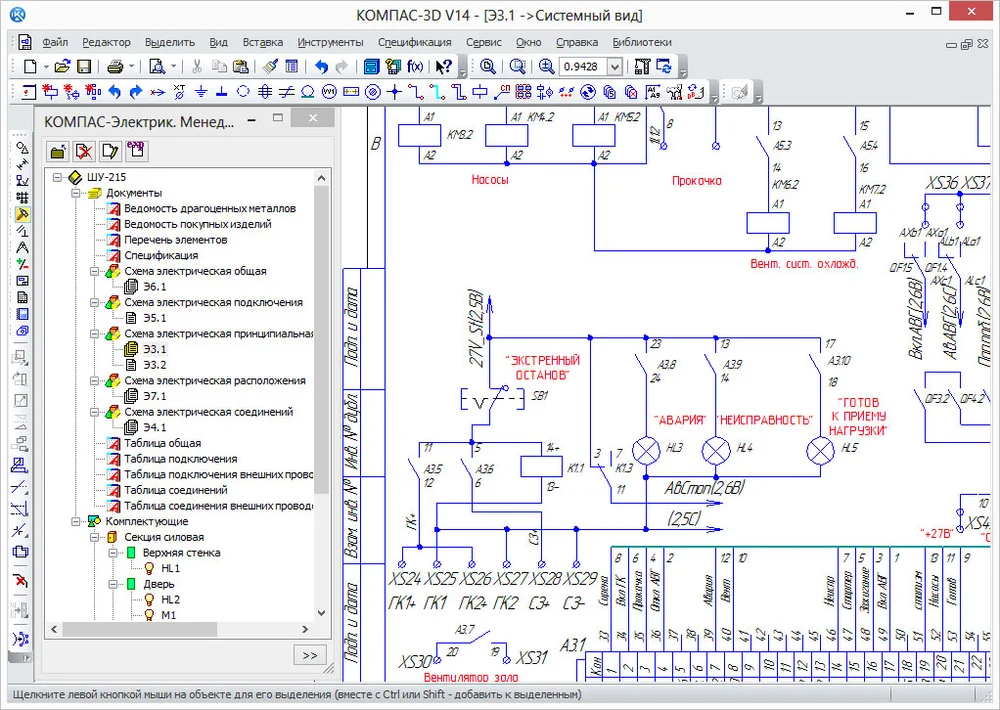

Отечественная разработка, позволяющая выполнять проектирование сколь угодно сложных систем, связанных с электроснабжением. В наличии встроенная база компонентов и мощный сервис для работы с документацией.
Плюсы:
Отсутствие санкций. В отличие от других профессиональных программ для проектирования электрики в доме, Компас-Электрик является отечественной разработкой.
Русскоязычный интерфейс и поддержка. Пользователям доступен подробный учебник, в котором приведена вся основная информация о функциях ПО.
Интеграция с другими продуктами разработчика. В «Компас-Электрик» можно задействовать компоненты из каталогов «Компас-3D»: крепежные изделия, пластины, трубы и т. д.
Минусы:
Запутанное меню. Программа не отличается понятным интерфейсом, даже достаточно простые операции выполняются в несколько этапов.
Нереалистичная визуализация. Создать интерьер, который выглядит как настоящий, не получится — у «Компас» строго техническая направленность.
Условности и упрощения. Для оптимизации разработчики применили некоторые допущения, не всегда соответствующие реальности. Например, длина всех проводов в кабеле считается одинаковой, хотя это необязательно так на деле.

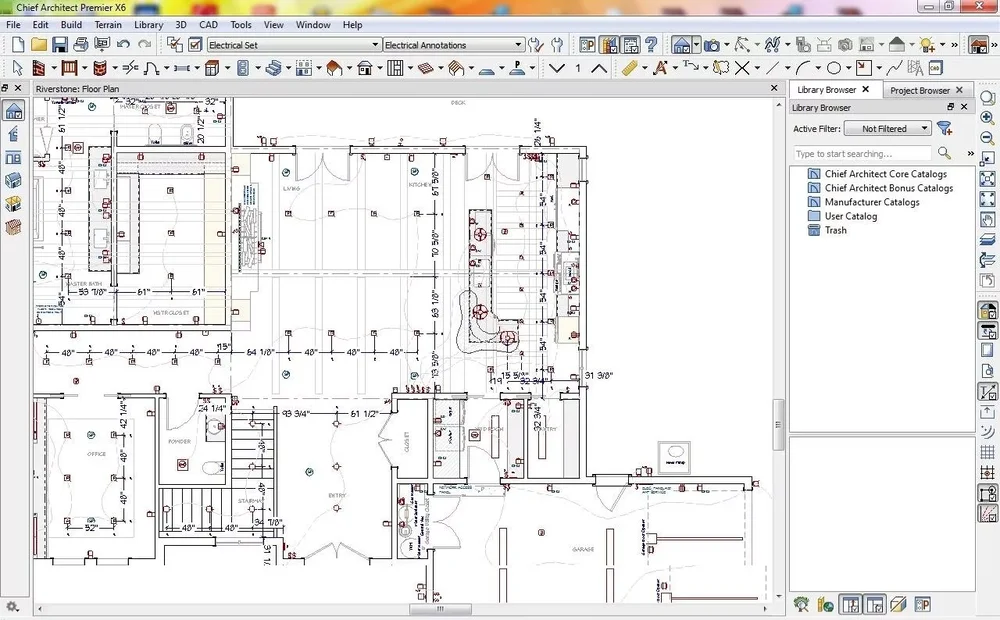

Это ПО ориентировано на архитекторов, но проектировщики тоже достаточно активно пользуются им. С его помощью можно составить базовый план, на котором показаны места размещения розеток, выключателей, проводов и щитков. Важная особенность продукта — режим автоматического проектирования. Он позволяет быстро расставлять розетки по шаблону в зависимости от типа комнаты.
Плюсы:
Богатая система подсказок. Хотя проектирование электрики в программе нельзя назвать простым, в меню можно быстро разобраться за счет аннотаций к кнопкам.
Автоматическая подстройка объектов. Если разместить светильник или другой прибор на наклонной поверхности, он повернется параллельно основанию.
Удобные инструменты для совместной работы. История всех изменений сохраняется, проект можно откатить к любой точке. Правки от каждого пользователя помечаются отдельным цветом.
Минусы:
Отсутствует русскоязычная версия. Интерфейс на английском, есть любительские переводы.
Проблемы с визуализацией. ПО не всегда корректно отображает некоторые элементы, например, в проектах часто неправильно строятся крыши.
Высокие системные требования. Для работы понадобится мощный производительный компьютер минимум с 8 ГБ оперативной памяти.
Подводим итоги
Если вы хотите сэкономить на ремонте, сделать проводку и проект для нее самостоятельно — хорошая идея. Для этого подойдут как простые программы, например, Домашний Инженер 3D, так и серьезные САПР, такие как AutoCAD Electrical. Но вне зависимости от того, что вы выберите, помните: сложные работы лучше доверять электрикам.
